網站首頁 / 產品中心 / ZX2系列繞線電阻器

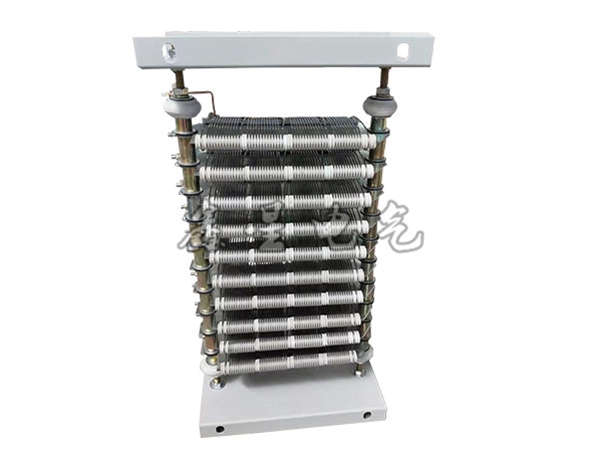

ZX2系列繞線電阻器

名稱：ZX2系列繞線電阻器

詳細信息

1.適用范圍

ZX2系列板型電阻器適用于交流50HZ電壓至660V或直流電壓至440V的電路中，主要作電動機的起動、制動、及調速之用。電阻器為開啟式。

o 海拔高度不超過2500米；

o 周?chē)橘|(zhì)溫度不超過+40℃及不低于-30℃；

o 當+20℃至-5℃時空氣相對濕度不大于85%；

o 周?chē)橘|(zhì)中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；

o 必須有防雨雪設備并不會充滿水蒸汽的地區；

o 在無劇烈震動或顛跛的地區。

2.型號含義


3.主要技術參數

型號

+20℃時電阻元件的電阻（Ω）

負載電流
（A）

電阻元件型號

每箱所裝電阻元件的數量

備注

ZX2-1/0.2

0.20

43

ZB1-0.2

10



ZX2-1/0.25

0.25

38

ZB1-0.25

10



ZX2-1/0.33

0.33

32

ZB1-0.33

10



ZX2-1/0.4

0.40

29

ZB1-0.4

10



ZX2-1/0.5

0.50

26

ZB1-0.5

10



ZX2-1/0.66

0.66

23

ZB1-0.66

10



ZX2-2/0.7

0.70

22.3

ZB2-0.7

10



ZX2-2/0.9

0.90

19.9

ZB2-0.9

10



ZX2-2/1.1

1.10

17.8

ZB2-1.1

10



ZX2-2/1.45

1.45

15.4

ZB2-1.45

10


4.注：ZB2型電阻元件接受單片訂貨

型號

總電阻(Ω)

負載電流(A)

電阻元件型號

每箱所裝電阻元件的數量

備注

ZX2-2/1.95

19.5

13.8

ZB2-1.95

10



ZX2-2/2.8

28

11.2

ZB2-2.8

10



ZX2-2/3.5

35

10.1

ZB2-3.5

10



ZX2-2/4.4

44

8.9

ZB2-4.4

10



ZX2-2/5.8

58

7.7

ZB2-5.8

10



ZX2-2/8

80

6.6

ZB2-8

10



ZX2-2/12

120

5.4

ZB2-12

10



ZX2-2/18

180

4.4

ZB2-18

10



ZX2-2/21.6

216

4.0

ZB2-21.6

10



ZX2-2/27.6

276

3.5

ZB2-27.6

10



ZX2-2/37

370

3.1

ZB2-37

10



ZX2-2/48

480

2.7

ZB2-48

10



ZX2-2/68

680

2.3

ZB2-68

10



ZX2-2/96

960

1.9

ZB2-96

10



ZX2-2/140

1400

1.6

ZB2-140

10



ZX2-2/188

1880

1.4

ZB2-188

10



ZX2-2/260

2600

1.2

ZB2-260

10



5.結構特征

ZX2型電阻器電阻元件由康銅線繞于裝有絕緣瓷襯地板型支架之上，其間以墊管隔開保證元件有足夠的散熱面積，同時引線的安裝系由絕緣的安裝板通過引線螺栓引出。

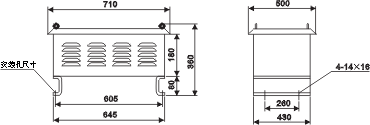

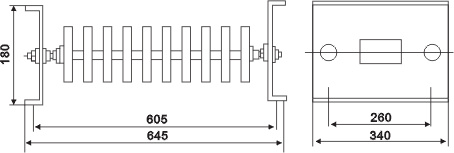

6.外形及安裝尺寸

ZX2型戶外電阻器外形及安裝尺寸
