電機車電阻器

名稱：電機車電阻器

詳細信息

一、用途

本系列電阻器使用于直流架線式，井下或露天礦用電機車上，作限制牽引電動機的起動或制動電流之用。

二、結構概述

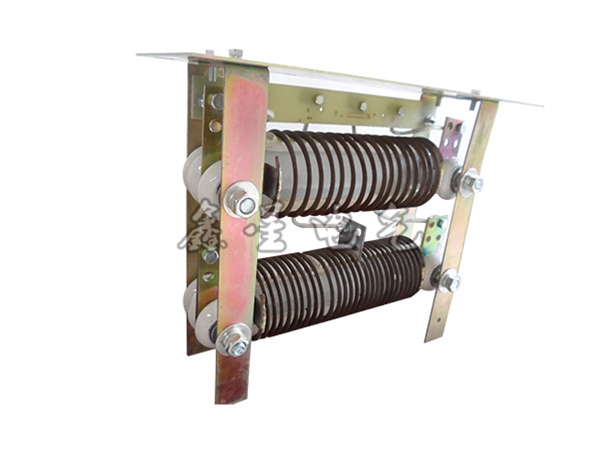

電阻器主要有扁鋼支架、鐵鉻鋁圓形電阻元件，絕緣螺桿所組成。電阻元件掛在絕緣螺桿上，并用鋼墊圈、云母墊圈、瓷絕緣子等夾牢。電阻元件間連接線用鋼板制成。

三、技術數據

電阻器型號
及主要數據

電阻段符號

各段阻值（Ω）

每臺電機車所用電阻器

單臺電阻器



備注

外形尺寸

安裝孔  中心距離

片數

臺數

QZX1-1
額定電壓：250V
額定電流：60A
總電阻：2..772Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.462
1.078
0.924
0.308



9



1


565*410*405



365*520



適用于7-10噸電機車

QZX1-1-2
額定電壓：250V
額定電流：50A
總電阻：3.893Ω

R1-R2
R2-R3
R3-R4
R4-R5

0..678
1.374
1.374
0.458



4



1



565*460*400



414*520



適用于7-10噸電機車

QZX1-3
額定電壓：550V
額定電流：40A
總電阻：12.852Ω

R1-R2
R2-R3
R3-R4
R4-R5

2.268
4.536
4.536
1.512



9



1



642*474*405



424*592



適用于7-10噸電機車

QZX1-4
額定電壓：250V
額定電流：32A
總電阻：5.03Ω

R1-R2
R2-R3
R3-R4

1.1
2.07
1.86



4



1



410*345*305



300*370



適用于3噸電機車

QZX1-5-1、2
額定電壓：550V
額定電流：60A
總電阻：8Ω



R1-R2
R2-R3
R3-R4
R4-R5
R5-R6

2.9
1.1
1.25
0.65
2.1



20



2



490*250*736



200*280



適用于14噸電機車(常州)

QZX1-9-5-6
額定電壓  750V
額定電流  135A
總阻值   5.208Ω

R1-R2
R2-R3
R3-R4
R4-R5

1.49
0.68
2.04
1.026

14

1

1830*700*165

1780*585

適用于10T電機車

QZX19-20
額定電壓  250V
額定電流  60A
總阻值   2.37Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.352
0.814
0.783
0.232

6

1

560*535*555

1780*585

適用于湘潭新10T
電機車
