凸輪

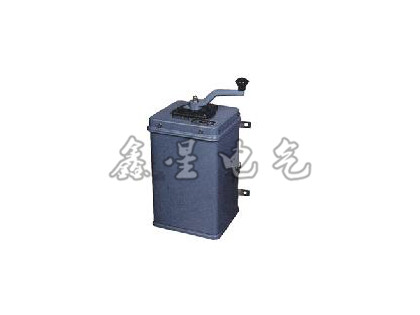

名稱：凸輪

詳細信息

一、用途及分類

KT1014系列交流凸輪控制器（簡稱控制器），主要用于起重設備中，控制三相交流感應電動機的起動、停止、調速、換向和制動，也適用與有相同要求的其他驅動裝置中，按額定電流分為25安和60安兩種。本廠還可為客戶設計制作各種主令形式開關。

二、型號意義

三、技術數據：

KT10系列凸輪控制器技術數據：

型號

位置數

額定電流（A）

額定功率（瓦）
注②

操作力

機械壽命（萬次）

每小時關合次數不高于

左

右

220V

380V

KT10-25J/1
KT10-25J/2
KT10-25J/3
KT10-25J/5
KT10-25J/6
KT10-25J/7
KT10-60J/1
KT10-60J/2
KT10-60J/3
KT10-60J/5
KT10-60J/6
KT10-60J/7

5
5
1
5
5
1
5
5
1
5
5
1

5
5
1
5
5
1
5
5
1
5
5
1

25
25
25
25
25
25
60
60
60
60
60
60

7.5
注①
3.5
2*3.5
7.5
3.5
22
注①
11
2*7.5
22
11

11
注①
5
2*5
11
5
30
注①
16
2*11
30
16

5

150

600注③

KT10系列非標凸輪控制器技術數據：

型號

位置數

額定電流（A）

額定功率（瓦）
注②

機械壽命（萬次）

額定操作頻率
（次/h)

操作力
（公斤）

左

右

220V

380V

KT10-25J/13F
KT10-25J/14F
KT10-25J/23F
KT10-25J/24F
KT10-25J/27F
KT10-25J/13F
KT10-25J/14F
KT10-25J/27F

5
6
3
3
2
5
6
2

5
6
3
3
2
5
6
2

25
25
25
25
25
60
60
60





150

600③

5

KT14系列凸輪控制技術數據


型號

額定電壓（V）

額定電流（A）

工作位置數

定轉子最大 電 流（安）

最大功率（KW)②

額定操作頻率（次/H）

操作力

向前
（上升）

向后
（下降）

KT14-25J/1

380

25

3

5

32

11.5

600③

5

KT14-25J/2

25

5

5

32

2*63

KT14-25J/3

25

1

1

32

8

KT14-25J/1

60

5

5

80

32

KT14-25J/2

60

5

5

80

2*16

KT14-25J/4

60

5

5

80

注①

注：①由定子回路接觸器功率而定，②為被控制電動機在通電持續率為25時額定功率，③當接通頻率超過次數時，須將控制器的額定功率降低至60%

四、外形及安裝尺寸

4.1KT10-25J凸輪控制器外形及安裝尺寸


型號

KT10-25J/1

KT10-25J/2

KT10-25J/3

KT10-25J/5

KT10-25J/6

KT10-25J/7



KT10-25J/13F

KT10-25J/15F

KT10-25J/24F

KT10-25J/14F



KT10-25J/23F

KT10-25J/27F

B

346+4.45

362+4.45

362+4.45

426+4.85

346+4.45

266+4.05

426+4.85

C

206+3.6

222+3.6

206+3.6

286+4.05

206+3.6

126+2.0

286+4.05

4.2KT10-60J凸輪控制器外形及安裝尺寸


型號

KT10-60J/1

KT10-60J/2

KT10-60J/3

KT10-60J/5



KT10-60J/7

KT10-60J/13F

KT10-60J/15F

KT10-60J/6

KT10-60J/14F

KT10-60J/27F



B

422+4.85

422+4.85

422+4.85

522+5.5

522+5.5

322+4.45

C

252+4.05

272+4.05

252+4.05

352+4.05

352+4.05

152+3.15

4.3KT10-25J(60J)凸輪控制器外形及安裝尺寸


型號

B

H

KT14-25J/1

270

474+4.85

KT14-25J/2

402

606+5.5

KT14-25J/3

270

474+4.85

KT14-25J/1

270

474+4.85

KT14-25J/2

402

606+5.5

KT14-25J/4

314

518+5.5
