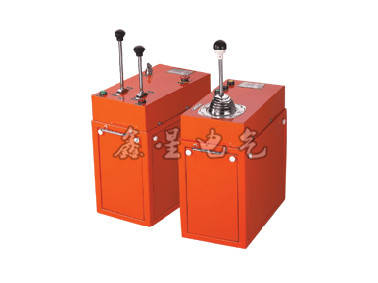

聯動控制臺

名稱：聯動控制臺

詳細信息

一、使用范圍

THQ1系列聯動控制臺（以下簡稱聯動臺）適用于交流50赫電壓380伏以下和直流電壓220伏以下的電力線路或控制線路中，控制起重運輸機械和類似條件的電器設備中的電動機起動、調速、制動和換向。

聯動臺適用于下列環境中：

1、周圍空氣溫度不超過+40℃，而在24小時周期內的平均溫度不超過35℃，周圍溫度的下限是-5℃。

2、海拔高度不超過2000米。

3、安裝地點空氣清潔，最濕月的平均最大相對溫度不超過90%。同時該月的平均最低溫度不超過+25℃，允許由于溫度變化發生在產品表面上的凝露。

4、污染等級為3級。

5、安裝類別為Ⅲ類。

聯動臺型號意義：

二、結構概述

THQ1系列聯動控制臺由保護式的左、右控制箱，活動式座椅和腳踏開關組成。右箱裝有緊急開關，左箱裝有電鎖，啟動按鈕和指示燈，或其它元件。

聯動臺所用觸頭組共有直流10安、交流10安、25安、60安等四種規格。

聯動控制箱分三部分：操縱、傳動機構部分、凸輪、觸頭、系列部分和箱體部分。

操縱手柄是球形。為避免由于起重機震動和意外碰撞使操縱機構誤動作，該手柄帶有零位自鎖裝置。手柄有上下兩半球組成，只有提握下半球時，才能使手柄下半球提起再順時針旋轉，使下半球固定在提起位置，是零位自鎖裝置不起作用。六機構后手柄有下按式的零位自鎖裝置。

機械傳動部分裝在箱體上部的罩內，該傳動機構分為單手柄聯動操縱機構、抓斗雙手操縱機構、主付鉤雙手操縱機構、單手柄操縱機構以及單手柄水平操縱機構。手柄運動都是用直齒傳動凸輪軸的?？刂破鞯耐馆嗇S均為立式布置。傳動部分各支點全部用滾動軸承，以降低功率損耗。定位棘輪是由3毫米厚鋼板沖壓而成的，并經過處理而獲得較高耐磨性。棘輪上沖有六個定位孔，定位螺釘裝入位置不同的孔內，，即可決定操作手柄的檔位數。在左右各六檔的范圍內，檔位數可任意選擇。

定位棘輪彈簧力是可以調整的，這樣就可以根據具體情況，在分檔清楚的情況下，調整棘輪彈簧力是手柄操作力在許可的范圍內。

凸輪為黑色酚醛注射料，其結構為插入式，這樣不僅保證了裝配位置準確，而且如欲變換觸頭分合程序時，可以方便地取下任意凸輪，不必將整臺產品拆大卸。

三、技術數據

手柄操作力：10安控制機構不大于3公斤，25安、60安控制機構不大于4公斤。

最多控制檔位：左右各六檔   最多控制回路數：17個。

10安觸頭組的電氣性能符合主令控制器的技術標準，25安和60安觸頭組的電氣性能  均符合凸輪控制器的技術標準和相應的控制容量。即25安觸頭組可直接控制7.5千瓦及以下的繞線式電動機。60安觸頭組可直接控制22千瓦及以下繞線式電動機。

聯動臺可根據使用單位的要求，來決定手柄的位置和相應機構的觸頭分合程序。

聯動臺常用規格見表1.觸頭元件分合程序匯總見表2。

聯動臺型號

左縱機構

左橫機構

右縱機構

右橫機構



用途

觸 頭 分
合 程 序

用途

觸 頭 分 合 程 序

用途

觸 頭 分
合 程 序

用途



附注

THQ1-021/1

吊鉤

KT10-60/1





小車

KT10-25/1

大車

KT10-25/2



THQ1-021/2

吊鉤

KT10-60/1





小車

KT10-25/1

大車

KT10-25/2



THQ1-120/3

吊鉤

PQR2.4





小車

KT10-25/1

大車

KT10-25/2



THQ1-022/4

主鉤

KT10-60/1

付鉤

KT10-60/1

小車

KT10-25/1

大車

KT10-25/2



THQ1-121/5

主鉤

PQR2.4

付鉤

KT10-60/1

小車

KT10-25/1

大車

KT10-25/2



THQ1-211/6

主鉤

PQR2.4

付鉤

KT10-60/1

小車

KT10-25/1

大車

PQR1.3.5



THQ1-310/7

主鉤

PQR2.4

付鉤

PQR2.4

小車

KT10-25/1

大車

PQR1.3.5



THQ1-210/8

吊鉤

PQR2.4





小車

KT10-25/1

大車

PQR1.3.5



THQ1-301/9

主鉤

PQR2.4

付鉤

PQR2.4

小車

KT10-60/1

大車

PQR1.3.5



THQ1-400/10

主鉤

PQR2.4

付鉤

PQR2.4

小車

PQR1.3.5

大車

PQR1.3.5



THQ1-012/11

小車

KT10-25/1

大車

KT10-60/5

吊鉤

KT10-60/1







THQ1-013/12

小車

KT10-25/1

大車

KT10-60/2

主鉤

KT10-60/1

付鉤

KT10-60/1



THQ1-400/13

小車

PQR1.3.5

大車

PQR1.3.5

主鉤

PQR2.4

回轉

PQR1.3.5



THQ1-400/14

小車

PQR1.3.5

付鉤

PQR2.4

主鉤

PQR2.4

大車

PQR1.3.5



THQ1-211/15

小車

KT10-25/5

大車

KT10-60/5

PQR6抓斗雙手柄



THQ1-202/16

小車

KT10-60/1

大車

PQR1.3.5

主鉤

PQR2.4

付鉤

KT10-60/1



THQ1-040/17

小車

KT10-25/1

大車

KT10-25/1

KT10-25/1抓斗雙手柄



THQ1-121/18

付鉤

KT10-60/1

主鉤

PQR2.4

小車

KT10-25/1

大車

KT10-60/2



THQ1-211/19

付鉤

KT10-60/1

主鉤

PQR2.4

小車

KT10-25/1

大車

PQR1.3.5



THQ1-022/20

小車

KT10-25/1

大車

KT10-25/2

主鉤

KT10-60/1

付鉤

KT10-60/1



THQ1-300/21

吊鉤

PHH2-100





變幅

PHH2-100

回轉

PHH2-100



THQ1-400/22

大車

PQR1.3.5

回轉

PQR1.3.5

主鉤

PQR2.4

小車

PQR1.3.5

直流220伏

THQ1-400/23

小車

PQR1.3.5

大車

PQR1.3.5

PQR6抓斗雙手柄



THQ1-310/24

小車

KT10-25/1

大車

PQR1.3.5

PQR2.4付鉤雙手柄



THQ1-012/25

吊鉤

KT10-25/1





小車

KT10-25/1

大車

KT10-60/2



THQ1-112/26

主鉤

PQR2.4

付鉤

KT10-60/1

小車

KT10-25/1

大車

KT10-60/2



THQ1-021/27

吊鉤

KT10-25/1





小車

KT10-25/1

大車

KT10-25/1



THQ1-012/28

吊鉤

KT10-25/1





小車

KT10-25/1

大車

KT10-60/5



THQ1-012/29

吊鉤

KT10-25/1





小車

KT10-25/1

大車

KT10-60/1



THQ1-013/30

付鉤

KT10-25/1

主鉤

KT10-60/1

小車

KT10-25/1

大車

KT10-60/5
