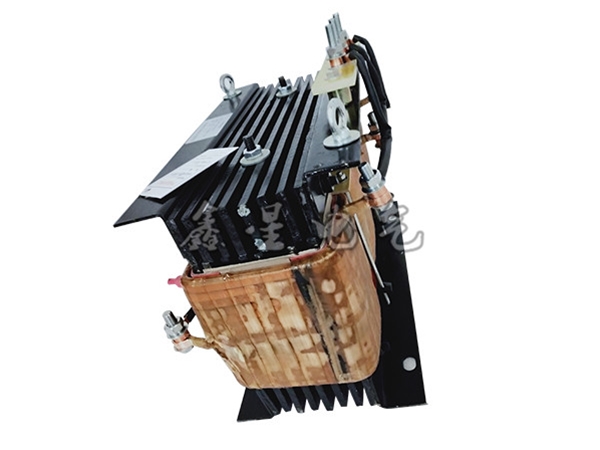

名稱：頻敏變阻器

詳細信息

1適用范圍

BP8Y系列頻敏變阻器(以下簡稱變阻器)專用于電機功率1.5~200kW，頻率為50Hz的YZR系列起重及冶金用三相異步電動機頻繁操作條件下的起動及反接設備。該變阻器直接連接于異步電動機的轉子回路中，不需另裝接觸器等短接設備；能使電動機獲得接近恒轉矩的機械特性，是極為理想的起動元件。

2.型號及含義

3正常工作條件和安裝條件

變阻器在下列條件下能可靠工作。

3.1周圍空氣溫度上限值為+40℃，24h內其平均值不超過+35℃。

3.2周圍空氣溫度下限值為-5℃，(極限值-25℃)，當用戶需要在低于-25℃環境下使用時，需在訂貨時特殊說明。

3.3安裝地點的海拔高度不超過2000m。

3.4安裝地點的空氣相對濕度在最高溫度為+40℃時不超過+50%，在較低溫度下可允許有較高相對濕度，最濕月的月平均最大相對濕度不超過90%，對于溫度變化，發生在產品上的凝露情況要采取措施除去。

3.5安裝面與水平面的傾斜不超過5°。

3.6無顯著搖動和沖擊振動。

3.7在無爆炸危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。

3.8有防雨雪及沒有充滿水蒸汽的地方。

注：超出上述條件使用時，應由供需雙方作為特殊訂貨協議解決。

4其它

4.1結構特點：

變阻器是一種靜止無觸點的電磁元件，相當于一個等值阻抗。在電動機起動過程中，由于等值阻抗隨轉子電流減小而自動下降（自動變阻），從而只需一級變阻器，就能使電動機完成平穩起動。

變阻器也是一種鐵芯損耗較大的三相電抗器，由數片EI形鋼板疊合成的鐵芯及線圈兩部分組成；鋼板間用墊圈隔離，保持片間距離，以利調整間隙及整體散熱。

變阻器線圈繞組由耐高溫雙玻璃絲包線繞制而成，每相繞組上有5個抽頭，抽頭比例為0 — 30% — 80% — 90% — 100%。

用戶在實際使用過程中，遇到下列(a、b)現象時，可以調整線圈繞組匝數進行起動：

a .當起動電流過大，起動太快時，可使用最大匝數(100%抽頭)；調整后的效果是起動電流減小，起動力矩同時減小(如調整匝數仍不能滿足起動要求時，則可增加串聯變阻器的臺數進行起動)；

b.當起動電流過小，起動力矩不夠、電機起動太慢時，可換接其它抽頭(減少抽頭匝數)，如使用80%抽頭 (甚至更少)；其減少匝數的效果是起動電流增大，起動力矩同時增大(如調整匝數仍不能滿足起動要求時，則可增加并聯變阻器的臺數進行起動)；

c.每相繞組抽頭調整比例見圖1。

接線方式

由于單臺變阻器的體積、重量不宜過大，所以當電機功率較大時，就應有多組變阻器連接起來使用，其接線種類有單組、二組并聯、二組串聯及二串二并等多種接法。

接線方法如圖2、圖3、圖4、圖5所示，其它接線方法依此類推。

圖中：BP—重復短時起動工作制(頻繁起動)用頻敏變阻器；

4.3選型表

根據電機規格和操作頻繁程度的不同，可在表1中直接查出變阻器的規格。表中所列變阻器選型規格供參考，用戶可根據實際負載情況進行選型調整。

當起動沖擊電流過大時，在保證變阻器線圈繞組能承載電機轉子電流的情況下，可適當調整線圈匝數及增加變阻器的串聯數量，從而減小起動沖擊電流，確保輸電網絡正常。

當電機起動力矩不夠、起動較慢時，在保證電網電壓正常的情況下，可適當調整線圈匝數及增加變阻器的并聯數量，從而增大起動力矩，使設備正常工作。

BP8Y系列頻敏變阻器選型表：

YZR 電機規格	電機極數	電機功率 kW	電機轉子電流 A	每小時起動100~400次		每小時起動400~600次		每小時起動600~1000次
YZR 電機規格	電機極數	電機功率 kW	電機轉子電流 A	變阻器規格	每組臺數	變阻器規格	每組臺數	變阻器規格	每組臺數
112M	6	1.6	12	103/8003	1	103/7103	1	105/4504	1
132MA	6	2.2	12	103/8003	1	105/6303	1	108/5004	1
132MB	6	3.7	13	103/8003	1	108/6303	1	112/4004	1
160MA	6	5.8	27	108/4005	1	112/2805	1	108/2008	2串
160MB	6	7.5	28	112/6305	1	808/6306	1	812/6308	1
160L	6	11	28	806/6305	1	810/6306	1	808/6308	2串
180L	6	15	44	810/6308	1	812/5012	1	908/5612	1
200L	6	22	70	812/5012	1	812/3216	2串	810/4510	2串2并
225M	6	28	75	808/3612	2串	910/3616	1	908/3620	2串
250MA	6	37	91	908/3216	1	912/3220	1	910/2825	2串
250MB	6	45	95	908/3216	1	908/3220	2串	912/2825	2串2并
280S	6	55	120	908/2225	1	908/2225	2串	908/4016	2串2并
280M	6	75	124	910/4025	2串	910/5012	2串2并	910/3616	2串2并
